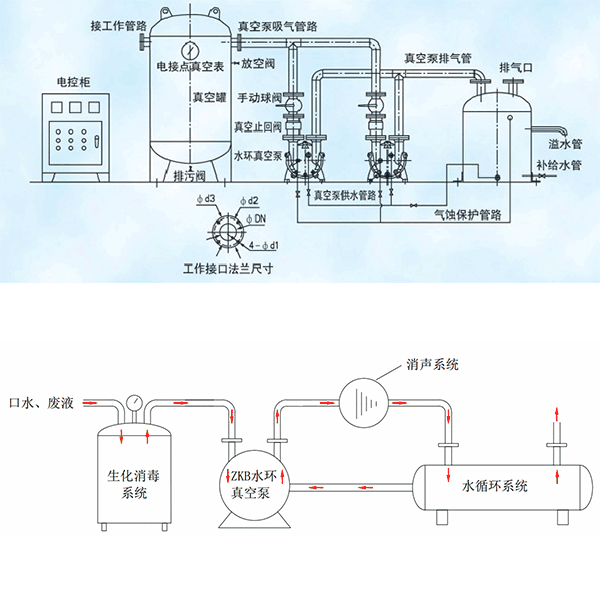

负压吸引系统由中心吸引站、吸引管道、负压吸引终端等组成。吸引系统的负压源是中心吸引站的真空泵机组通过真空泵机组的抽吸，使吸引系统管路达到所需负压值，在手术室、抢救室和各个病房终端处产生吸力供医疗使用。中心吸引站有真空泵、真空罐、负压自动控制柜、报警器、排污罐、负压管道和终端等组成。真空泵一般设置2台，一用一备，保证工作不间断。真空罐是储存负压的容器，防止真空泵频繁起动。负压自动控制柜能分别对两机组进行手动控制和自动控制启、停，达到自动切换。当压力达到报警压力值时，进行声光报警，其报警压力下限为-0.073MPa,上限-0.019MPa。停电后自动投入运行。排污罐用于存放吸引管道系统内的污物，定期排放。报警器安装在值班室内，其声光报警在60dBa噪声的环境下，在1.5m范围可听到看到。中央负压系统RVM是由一台或多台旋片式真空泵、真空储气罐、汽水分离器、过滤器（多个）、PLC电气控制箱等配置组成，通过PLC电器控制箱系统可实现自动/手动控制、故障报警，最经济节能的保证系统持续供气。真空系统采用二级过滤：第一级为油、灰尘、杂质过滤，第二级为细菌过滤。VC系列真空泵是该系统的主要用泵，具有结构紧凑、能耗低、噪音低、真空稳定、震动小。与水环泵相比更具有环保、节能、操作简单及维护方便等特点。可在0.5mbar（绝对压力）和10mbar（绝对压力）使用。同时，该规格的真空泵可在密闭的空气抽气或长期的真空下使用。并可容忍少量的水蒸汽，但不能处理水、其他液体、腐蚀性气体或蒸汽。

产 品 特 性· 真空度高、性能稳定、寿命长· 流量：4-1300m3/hr（单台泵）· 真空使用范围：0.5-500mbar（绝对压力）· 无需接入水源· 结构紧凑，占地面积少· 操作简单维护方便，噪音少· 可实现多台机组PLC联控· 可连接GDMS系统· 符合欧洲CE EN737-3标准

系统控制部分· 根据系统用气量控制真空泵开启的台数· 真空度指示 （带液晶显示器）· 程序、时间、保养等功能指示· 报警指示· 24小时监控

系统附加配件· 细菌过滤器· 附加消音器· 真空开关· 真空表· 可遥控操作
